RM新时代APP官网网址,新时代app官方版下载

熱收縮套

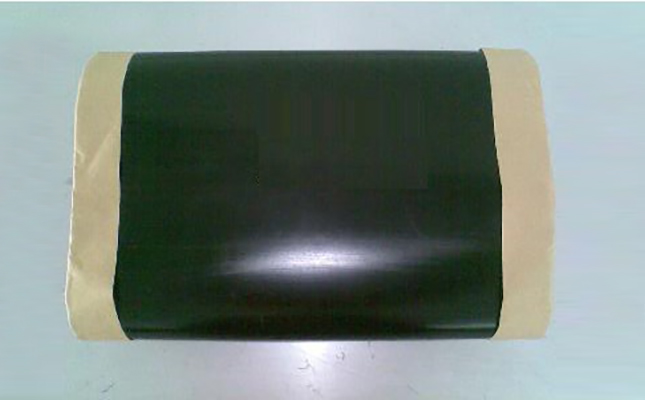

熱收縮套，又名：熱收縮閉口套，是用于埋地和架空鋼質(zhì)管道焊接時(shí)的焊縫預(yù)留處進(jìn)行防腐或保溫補(bǔ)口的一種管狀熱縮材料。

熱收縮閉口套是由輻射交聯(lián)聚烯烴基材管和特種密封膠粘劑經(jīng)復(fù)合加工而成。安裝時(shí)需在管道焊接前套入，選用火焰對(duì)熱收縮套進(jìn)行施工，經(jīng)熱烤后中間的膠粘劑與基材、鋼表面或環(huán)氧涂層有效結(jié)合后，形成粘接牢固、密閉嚴(yán)緊，以及阻止各種因素侵蝕的防腐保護(hù)整體，為石油、天然氣、化工、城建等行業(yè)鋼質(zhì)管網(wǎng)中補(bǔ)口處，提供長(zhǎng)效可靠的防腐蝕保證。

我公司遵照GB/T 23257及EN 12068生產(chǎn)的熱收縮閉口套，多年來(lái)已在國(guó)內(nèi)外創(chuàng)下很多優(yōu)良的業(yè)績(jī)。成為廣大用戶(hù)可信賴(lài)的管道防腐保溫補(bǔ)口熱收縮套廠(chǎng)家。

產(chǎn)品性能

科目	項(xiàng)目			單位	60C	80C
膠層	軟化點(diǎn)			℃	103	120
	搭接剪切強(qiáng)度		23℃	Mpa	1.05	1.30
	搭接剪切強(qiáng)度		運(yùn)行溫度下	Mpa	0.09	0.10
基材	密度			g/cm³	0.94	0.94
	拉伸強(qiáng)度			Mpa	24	24
	斷裂伸長(zhǎng)率			%	600	600
	硬度			Shore D	57	57
	體積電阻率			Ω·m	2.0×10¹³	2.0×10¹³
	介電強(qiáng)度			MV/m	40	40
安裝完成	抗沖擊性			J	＞15	＞15
	剝離強(qiáng)度	對(duì)鋼		N/cm	75	–
		對(duì)底漆鋼		N/cm	82	85
		對(duì)PE層		N/cm	90	90
	陰極剝離			mm	13	14
	吸水率			%	0.04	0.04
	低溫柔性			℃	-65	-65
運(yùn)行溫度				℃	65	85
最低安裝溫度				℃	70	70

供貨信息

a. 顏色：黑色

b. 膠層厚度：0.9～1.2mm

c. 基材厚度：1.1～1.5mm

d. 標(biāo)準(zhǔn)長(zhǎng)度：250~720mm

e. 包裝：紙箱/編織袋

產(chǎn)品特點(diǎn)

a. 與多表層兼容

b. 耐磨損、抗蠕變、抗沖擊

c. 抗紫外線(xiàn)、耐熱老化

d. 應(yīng)用范圍廣，安裝簡(jiǎn)便、省工省時(shí)

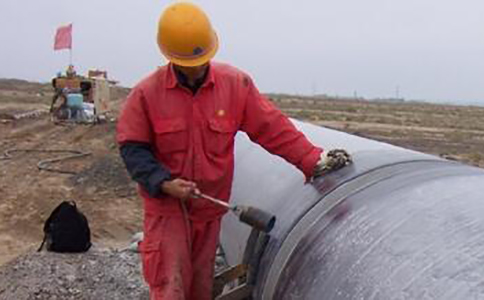

使用方法

a. 防腐保護(hù)補(bǔ)口段表面處理：除焊渣、除毛刺、清油污和雜物，并保持清潔干燥。除銹符合GB/T 8923要求，手工應(yīng)達(dá)St3級(jí)，機(jī)械應(yīng)達(dá)到Sa2.5級(jí)。

b. 二層結(jié)構(gòu)時(shí)，預(yù)熱后直接安裝；三層結(jié)構(gòu)時(shí)，需在預(yù)熱后將環(huán)氧底漆均勻涂刷再做安裝。

c. 用烤槍?zhuān)ㄆ蛧姛簦⒋栏晤A(yù)熱至產(chǎn)品要求溫度，將熱縮套管移至防腐段，用木楔等物支撐，盡量使套與鋼管同心，注意熱縮套與鋼管原預(yù)制兩端防腐層搭接應(yīng)不小于50m。

d. 依照產(chǎn)品安裝溫度要求調(diào)整火焰，沿?zé)崾湛s套徑向均勻加熱，（排出空氣避免出現(xiàn)汽包和皺痕）套體受熱力作用收縮，內(nèi)層熱熔膠同時(shí)熔化緊密包覆管道表面，并達(dá)到套的兩端有膠溢出。其后選用硅橡膠輥輪進(jìn)行整平壓實(shí)。

e. 禁止雨、雪、霧天濕度＞85%情況下和風(fēng)沙較大環(huán)境下不加防護(hù)露天施工。

運(yùn)輸貯存

a. 直立、防暴曬、防雨淋、防止壓壞變形。

b. 應(yīng)在陰涼，溫度5～30℃，相對(duì)濕度＜75%的庫(kù)房中存放，并遠(yuǎn)離熱源與明火。

c. 保質(zhì)期限12個(gè)月。

RM新时代APP官网网址-首页
