全國(guó)咨詢電話：400-026-9309
通過(guò)對(duì)開(kāi)挖檢測(cè)的壓敏膠型熱收縮帶的幾種失效形式分析，壓敏膠型熱收縮帶失效主要是因?yàn)椴缓线m的安裝技術(shù)、不可控的施工工藝、模糊的標(biāo)準(zhǔn)規(guī)范規(guī)定等多方原因造成的。

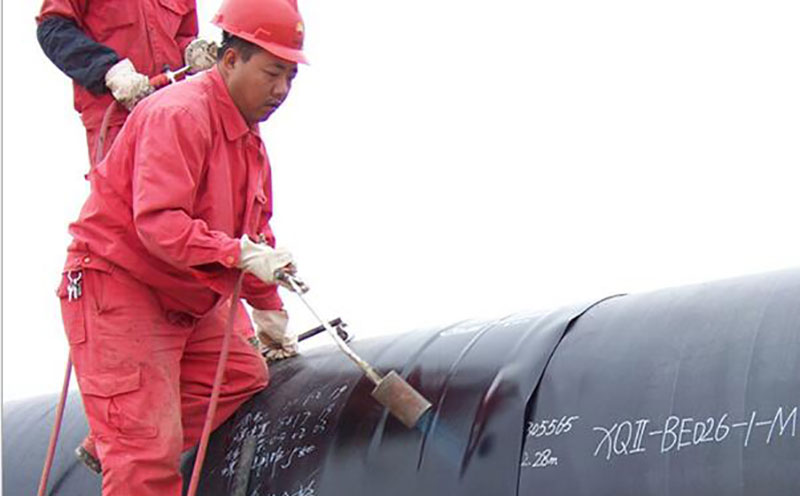

目前，壓敏膠型熱收縮帶補(bǔ)口施工根據(jù)底漆干燥要求有兩種安裝技術(shù)：“濕膜法”與“干膜法”。
“濕膜法”施工即在底漆涂刷完成后立即進(jìn)行熱收縮補(bǔ)口帶的施工，“干膜法”施工即在底漆涂刷完成并實(shí)干檢測(cè)后再進(jìn)行熱收縮補(bǔ)口帶的施工。
由于“濕膜法”具有施工效率高的優(yōu)點(diǎn)，目前已建大部分工程熱收縮補(bǔ)口帶采用“濕膜法”施工?！皾衲しā惫に嚨囊劳袟l件為熱熔膠和管體PE層具有足夠的粘結(jié)力且底漆自動(dòng)均勻的覆蓋熱熔膠與鋼管之間的空隙。但對(duì)在役3PE管道的開(kāi)挖檢測(cè)證實(shí)，“濕膜法”施工的補(bǔ)口很難保證形成完整的漆膜，在底漆覆蓋不完整的情況下補(bǔ)口處往往會(huì)出現(xiàn)較嚴(yán)重的腐蝕。
“干膜法”施工的補(bǔ)口處實(shí)干的涂層不受熱收縮帶施工的影響，為補(bǔ)口體系提供了最后一道防線，減少了對(duì)壓敏膠型熱收縮帶密封性的依賴，即使熱收縮帶出現(xiàn)失效，完整的底漆仍能提供防腐保護(hù)。
版權(quán)所有：山東全民塑膠有限公司
備案號(hào)：魯ICP備09078405號(hào)-7
魯公網(wǎng)安備 37052102000191號(hào)
網(wǎng)站建設(shè)：東營(yíng)遠(yuǎn)見(jiàn)網(wǎng)絡(luò)
版權(quán)所有：山東全民塑膠有限公司
